Bevezetés

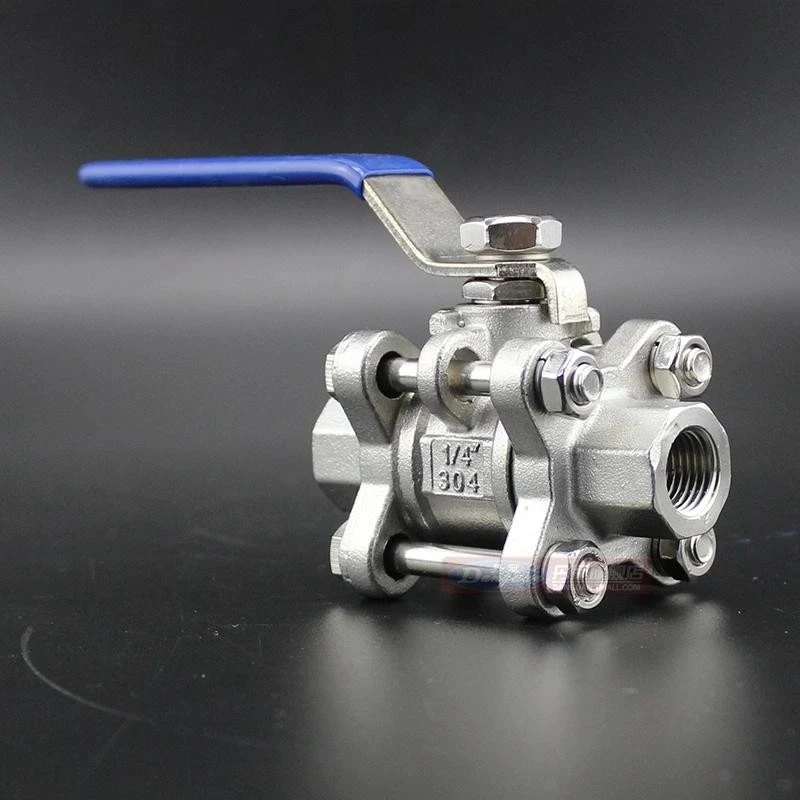

A 3 db-os golyósszelep egy golyósszelep-szerkezet, amely szegmentált szeleptest-részekből áll, központilag elhelyezett golyóval, és olyan alkalmazásokhoz használják, ahol levehető szelepekre van szükség az ipari csővezetékek közegeinek levágásához és karbantartásához.

Specifikáció

Tétel	Specifikáció / Leírás
Modell	P30C vagy OEM
Építés	3 db csavarozott / osztott test
Méret	1/4" – 4" (DN6–DN100)
Értékelés	PN16–40 / 1000 WOG / 1000 psi (nagynyomású modellekhez 2000 WOG PN63 is)
Üzemi hőmérséklet	-196 foktól +400 fokig (-4℉ és 500℉ között)
Tervezési szabvány	ANSI B16.34 / ASME VIII Div.1 / EN 12516-1
Szemtől szembe	ASME B16.1
Stem Design	Kifújásgátló-, kifújás-biztos

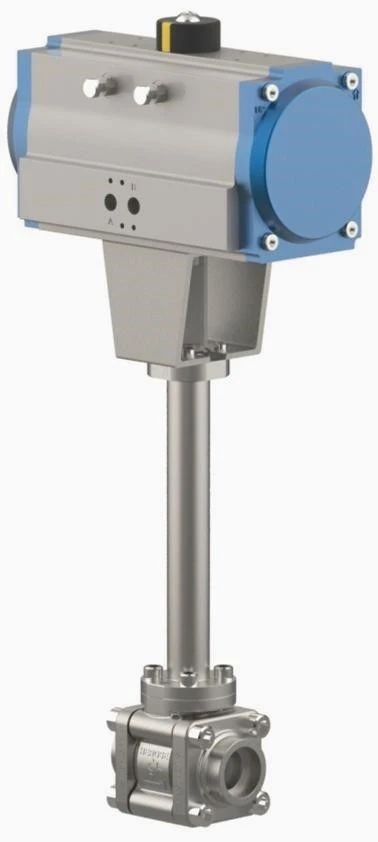

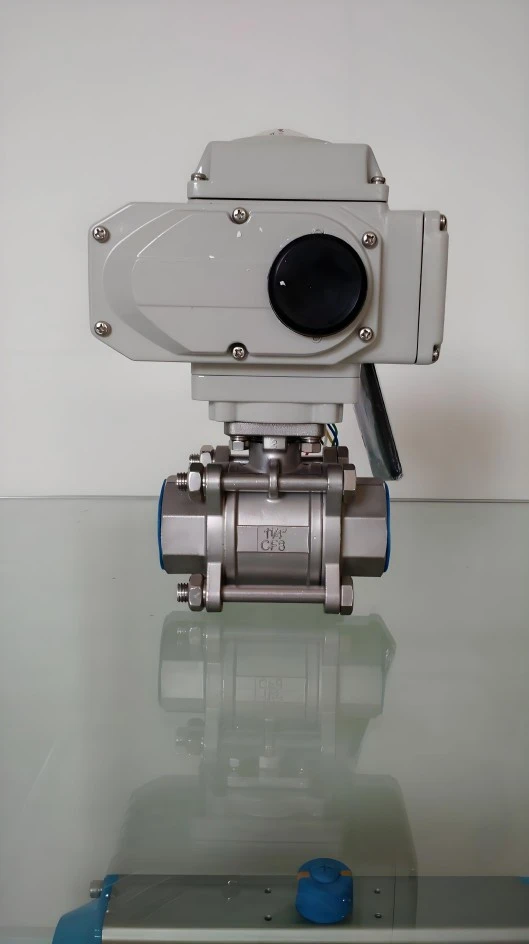

Szerelőlap	ISO 5211 (működtetőhöz)
Tömörségi osztály	API 598 Cl.A / ASME B16.104 / FCI 70-2 Cl.VI / GOST 54808 Cl.A / EN 12266-1 / ISO 5208
Csatlakozási típusok	GAS / NPT / DBSP / DIN / Aljzathegesztés / Butt Weld
Ülések	Puha vagy fém ülés
Anyagok (alkatrészek)	Labda: ASTM A276{12}}304/316; Szár: ASTM A276-304/316; Kupak: ASTM A351-CF8/CF8M; Test: ASTM A351-CF8/CF8 / ASTM A216-WCB; Nyomóalátét: RTFE/CTFE; Tömszelence gyűrű: AISI 304; Egyéb: rozsdamentes acél, PVC, Viton O-gyűrűk

product-952-841

Jellemzők

Nulla -szivárgási tömítés

A tömítés megfelel az API 598 Class A és ISO 5208 Class A szabványoknak, az RTFE/CTFE ülékekkel és golyókkal pedig mikron{2}}szintű illeszkedést biztosítanak.

Extrém hőmérsékleti alkalmazkodóképesség

Működési tartomány -196 fok és +400 fok között, a 316-os rozsdamentes acél alacsony hőmérsékleten ellenáll a ridegségnek, és megőrzi szilárdságát magas hőmérsékleten. Az ülés anyaga kompenzálja a hőtágulást és összehúzódást a szoros tömítés fenntartása érdekében.

Anti-szár elmozdulása

A szelepszár kifújásgátló -szerkezettel rendelkezik, mechanikai korlátozó kialakítással, amely a szelepszárat a szeleptesten belül rögzíti, megakadályozva, hogy a közepes nyomás kinyomja azt még nagy-nyomású körülmények között is.

Alkalmazások

Műszer- és vezérlőrendszerek

Kis{0}}átmérőjű technológiai csővezetékek nyitásának és zárásának vezérlésére, valamint műszerek mintavételezésének leválasztására használható.
Vegyi és finom vegyszerek

Alacsony-áramú-lezárására és korrozív vagy általános közeg karbantartására használják leválasztható alkalmazásokban.
Vízkezelő berendezések

Folyadékszabályozásra és a berendezésen belüli belső csövek helyi leválasztására szolgál.
Általános ipari csővezetékek

Kis{0}}átmérőjű szállító- és vezérlőrendszerekhez használják gáznemű vagy folyékony közegekhez.

GYIK

K: Mi a különbség a három-részes és a két-részes szelep között?

V: A három-részes szelep lehetővé teszi a központi szeleptest független szétszerelését anélkül, hogy a csővezetéket mindkét végén érintené; egy két-részes szelep teljes szelep eltávolítást igényel a belső szerkezet karbantartásához.

K: Alkalmas-e nagynyomású{0}} alkalmazásokhoz?

V: A kis{0}}átmérőjű modellek elérhetik az 1000–2000 WOG vagy PN40 besorolást, de ezt ellenőrizni kell a csatlakozási mód (menetes/hegesztett) és a közeg hőmérséklete alapján.

K: Szükséges a cső szétszerelése a karbantartáshoz?

V: Nem, egyszerűen távolítsa el a központi csavarszerkezetet, hogy eltávolítsa a golyót és a tömítőszerelvényt, és hagyja, hogy a csővégek az eredeti helyükön legyenek összekapcsolva.
